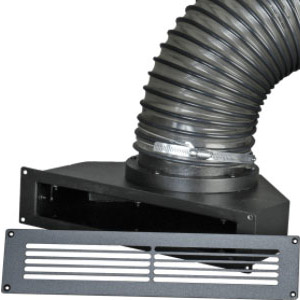

Powerpipe Subwoofer

Diese Sonderform der Subwoofer ermöglicht die dezente Unterbringung des sichtbaren Volumens mit einem Schallaustritt in Form einen Lüftungsgitters bzw. Lautsprechergitters.

Das flexible Rohr bildet in Verbindung mit dem Gehäuse eine Bandpass-Abstimmung. Der bewusst große gewählte Rohrdurchmesser erlaub eine breitbandigen Frequenzbereich und erzeugt keine Ventilationsgeräusche.

Die eigentliche Lautsprecherbox wir in einem Nachbarraum oder Volumenzwischenraum untergebracht. Für die Installation in Möbeln eignen sich andere Modelle für die wir unterschiedliche Montage-Adapter anbieten. Die Subwoofermodelle:  InCeiling Bronze/10 Sub, InCeiling Mini/8 Sub oder InWall Bronze/6 Sub. Damit geht kein Raum für das Flexrohr verloren.

Triad Mini FlexSub
Stil Lüftungsgitter

Tieftöner: 205mm Alu-Tieftöner
Empfohlener Verstärker:
Rackamp 300 oder Rackamp 700 mit 2x Flexsub mini
Übertragungsbereich: 34Hz – 200 Hz (+/- 3 dB)
Gehäusegröße: 27.3 x 27.3 x 20.7 cm (H x B x T) ohne Flexrohr
Flexrohr; 16,5 Durchmesser,  101.6cm lang
Gitterabdeckung: 6,7 x 33,6 cm

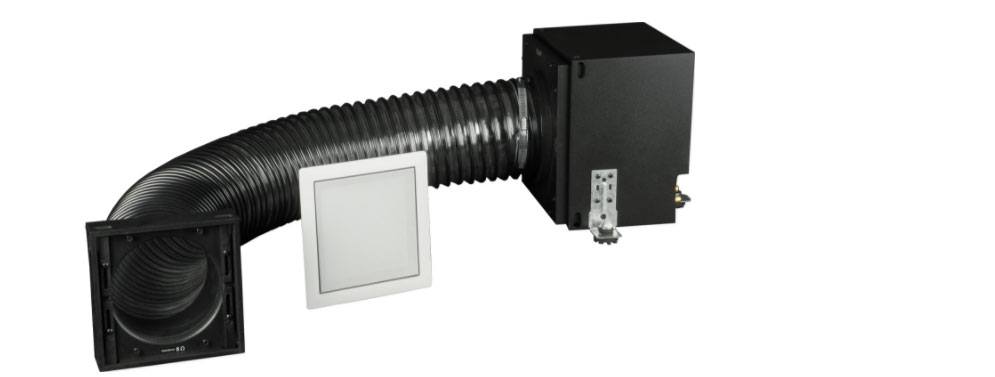

Triad Mini FlexSub
Stil Lautsprechergitter

Tieftöner: 205mm Alu-Tieftöner
Empfohlener Verstärker:
Rackamp 300 oder Rackamp 700 mit 2x Flexsub mini
Übertragungsbereich: 34Hz – 200 Hz (+/- 3 dB)
Gehäusegröße: 27.3 x 27.3 x 20.7 cm (H x B x T) ohne Flexrohr
Flexrohr; 16,5 Durchmesser,  101.6cm lang
Gitterabdeckung: 22 x 22 cm

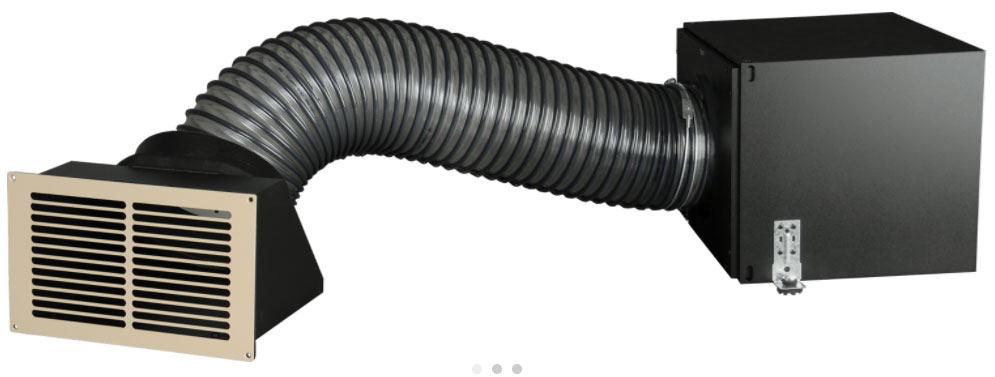

Triad Silver FlexSub
Stil Lüftungsgitter

Tieftöner: 305mm Alu-Tieftöner
Empfohlener Verstärker: Rackamp 700
Übertragungsbereich: 22Hz – 200 Hz (+/- 3 dB)
Gehäusegröße: 48.2 x 34.2 x 36.8 cm (H x B x T) ohne Flexrohr
Flexrohr; 21,5 Durchmesser,  101.6cm lang
Gitterabdeckung: 17,1 x 27,1 cm

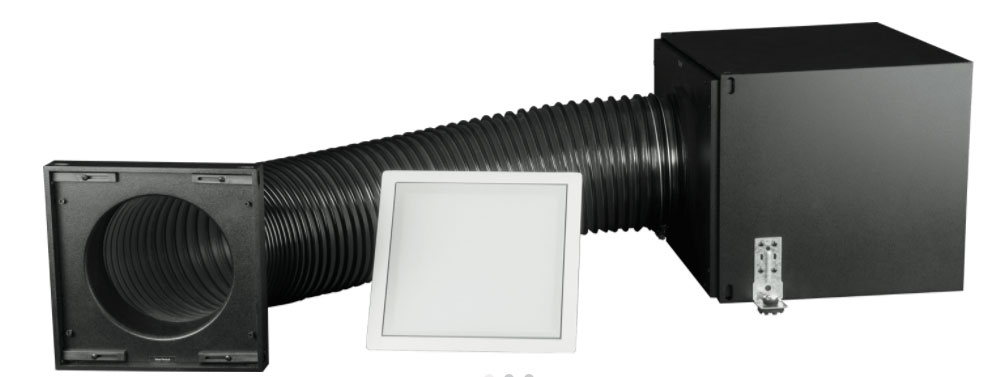

Triad Silver FlexSub
Stil Lautsprechergitter

Tieftöner: 305mm Alu-Tieftöner
Empfohlener Verstärker: Rackamp 700
Übertragungsbereich: 22Hz – 200 Hz (+/- 3 dB)
Gehäusegröße: 48.2 x 34.2 x 36.8 cm (H x B x T) ohne Flexrohr
Flexrohr; 21,5 Durchmesser,  101.6cm lang
Gitterabdeckung: 31.1 x 31.1 cm

Multiroom Control4

„Multiroom“ > „in mehreren Räumen“
„Multiroom-Verstärker“ > „Mehrkanalverstärker oder Streaming-Verstärker“

Der Begriff Multiroom ist insbesondere für die Audio-Verteilung in mehrere Räume geprägt. Eine Multiroom-Anlage ist also ein Musiksystem das im ganzen Haus verteilt werden kann. Die Bandbreite reicht von simple per Netzwerk vernetzten Lautsprechern, bis  hin zu fest installierten Systemen mit Einbaulautsprechern, im Technikraum befindlichen Multiroom-Verstärkern und ein Bedienkonzept das mit einem Smarthome-System verbunden ist.

Auf Architektur-Lautsprecher.de möchten wir uns ein System näher betrachten, das die Technik-Installation zentral  oder/und dezentral zulässt. Bei der Markte Control4, als Spezialist für ein Smarthome-System, sind seit der Firmenübernahme von TRIAD interessante Produkte für Multiroom-Audio entwickelt worden. Diese Produkte sind für die Installation durch den Fachmann konzipiert – schließlich geht es um eine möglichst „unsichtbare“ Installation und um ein ausgefeiltes Bedienkonzept – das am Ende für den NutzerIn ein individuelles System bildet.

  • Vorteil Skalierbarkeit – ein Control4 / TRIAD Multiroom System kann bei einem Raum anfangen und bei beliebig vielen Musik-Zonen enden.
  • Vorteil Optionen bei der Installation. Typischerweise wird ein Control4-System in der Nähe der Hausanschlussraum / Strom-Unterverteilung in einem Technikschrank installiert. Mit dem Streaming-Verstärker TRIAD-One lassen die Verstärker im ganzen Haus verteilen – oder er dient als Ergänzung zu einem zentral installierten Control4-System.
  • Vorteil Klangqualität – zu den hochwertigen Einbaulautsprechern ist die Technik von TRIAD und Control4 konsequent auf HiRes Audio Qualität ausgelegt. Es geht um die lässige und unverfälschte Musikwiedergabe – die nicht nur etwas für Musikliebhaber oder HiFi Enthusiasten ist. Sie bedingt den stressfreien Musikgenuss.

Dezentral Installierte Technik

Beispiel 8-Zonen mit einzelnen Verstärker

Bei zentraler, dezentraler und gemischter Installationsarten, sind auch Projektgrößen von mehr als 32 Zonen möglich.

Mit dem TRIAD-One erweitern sich pro Gerät in einer Installation die Anzahl der Wiedergabe-Quellen um ein mehrfaches – eine dezentrale Audio-Matrix entsteht.

1x TRIAD One = 3x Audioquellen-Inputs
8x TRIAD One = 24x Audioquellen-Inputs

Bei einer Installation in 8 Räumen werden die TRIAD-One idealerweise mit einem festen Netzwerkkabel verbunden. Grundsätzlich arbeitet der TRIAD One auch mit WiFi im 2,4 und 5GHz Band, jedoch benötigen HiRes-Audio Streams einen hohen Datenfluss. Deshalb sollten nicht mehr als 2-4 Geräte im WLAN genutzt werden. Wenn Geräte teilweise per Netzwerkkabel und WLAN verbunden sind – erfolgt die Wiedergabe trotzdem Synchron im Partymodus.

Zentral Installierte Technik

8×8 Audio-Matrix / Verstärker Kombinationen

Das TRIAD Verstärker Portfolio erlaubt unterschiedlichste Kombinationen, damit Sie im Projekt alle Optionen haben. Die Entkoppelung von Audio-Matrix (der Musik-Quellen Umschalter) und den (Mehrkanal) Endverstärkern, ermöglich zudem das beste Energiemanagement. Weil bei nicht-nutzung die Mehrkanalverstärker auch weniger als 0,5W Standby benötigen. Ein Vorteil gegenüber Matrix-Verstärkern.



Single Stereo

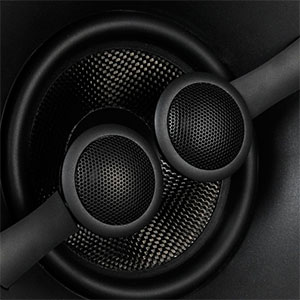

Im Rahmen der Portfolioerweiterung von Triad Einbaulautsprechern möchte ich kurz auf das Thema Single-Stereo eingehen. Diese Form der Installationslautsprechern ermöglicht die Wiedergabe vom linken und rechten Verstärkeranschluss über einen Lautsprecher. Die Hochtöner sind in entsprechend je Kanal vorhanden – also 2x hinter dem Abdeckgitter. Der Tieftöner hat hingegen eine Doppelschwingspule – Dual Voice Coil (DVC) um die linken und rechten Signale in gemeinsame Schallenergie zu wandeln.
Der Single-Stereo Lautsprecher ist perfekt für kleine Räume – lange schmale Flure (Mehrfachanordnung) oder auch in gewerblichen Installationen. So können auf eine große Fläche verteilte Single-Stereo Systeme einen Verkaufsraum mit einer gleichmäßigen Hintergrundmusik beschallen. Auch gut nutzbar für das Soundmasking –  eine Methode zur Erhöhung der Privatsphäre oder  Anhebung der Hörschwelle um Umgebungsgeräusche „leiser“ wirken zu lassen.

Triad Single-Stereo Einbaulautsprecher

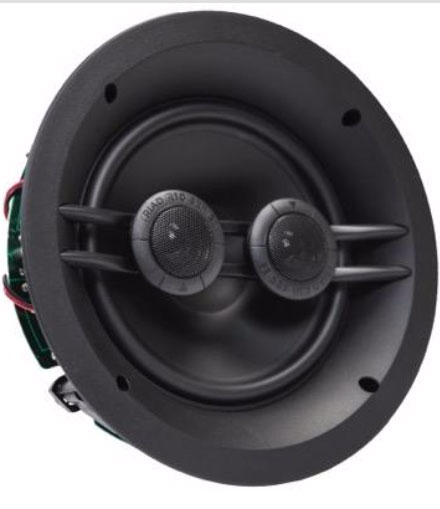

Triad R18DT

2x 25-125 W @ 8 Ohm
87.5dB / 1W / 1m
60 – 20.000 Hz


2-Wege Single Stereo
2x 19mm Teto. Kalotte
21cm Poly-Mica TT
Lochmaß 241 mm
Einbautiefe 111 mm
Gitter 287 mm rund


Die Hochtöner sind einzeln ausrichtbar – somit kann das Schallfeld vergrößert werden. Optional quadratisches Gitter erhältlich.

Triad R28DT

2x 25-125 W @ 8 Ohm
87.5dB / 1W / 1m
40 – 20.000 Hz


2-Wege Single Stereo
2x 25mm Gew. Kalotte
21cm Carbon Fiber TT
Lochmaß 241 mm
Einbautiefe 111 mm
Gitter 287 mm rund


Die Hochtöner sind einzeln ausrichtbar – somit kann das Schallfeld vergrößert werden. Ein Pegelschalter erlaubt zudem den Hochton anzupassen. Optional quadratisches Gitter erhältlich.

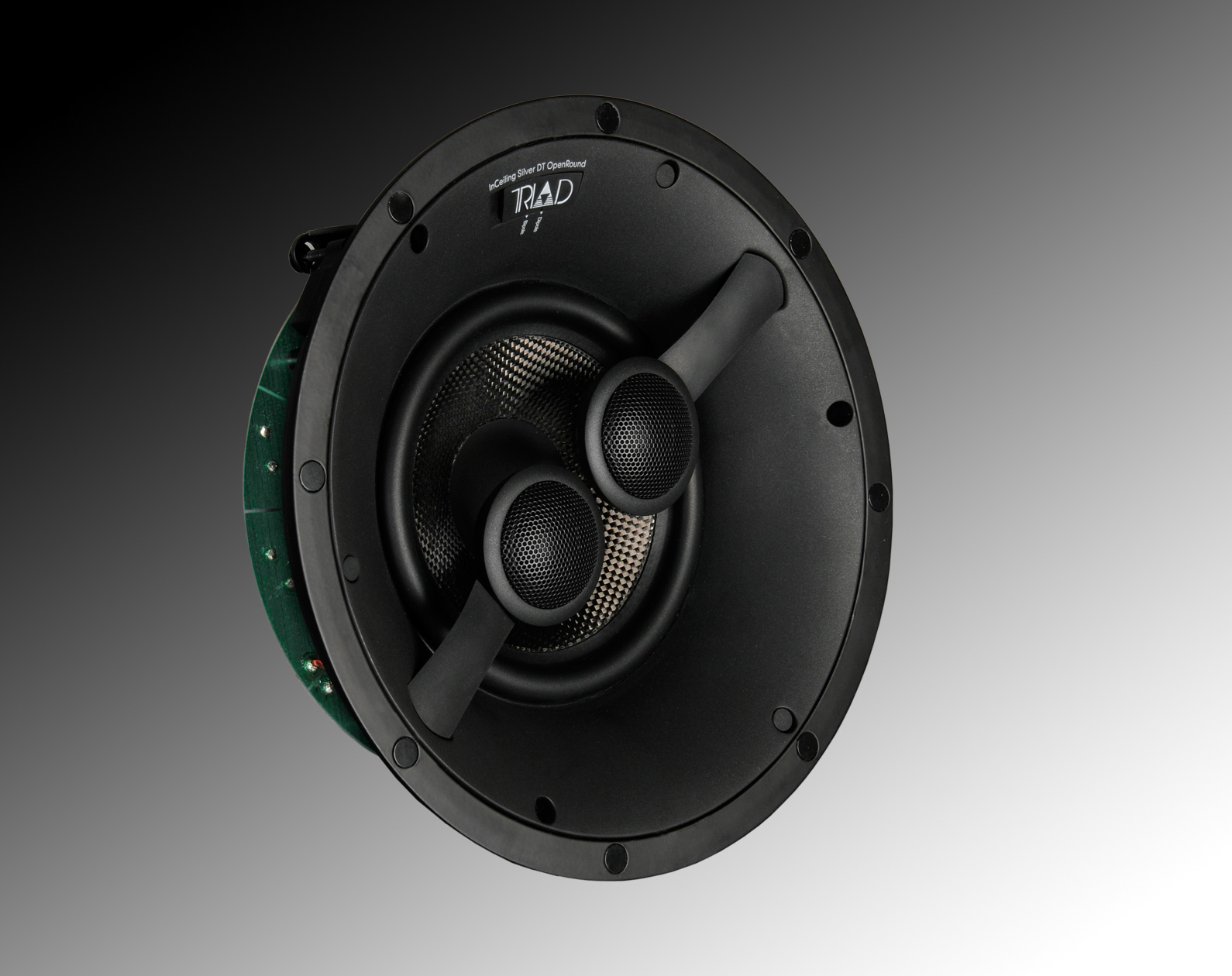

Silver DT OpenRound

2x 25-125 W @ 8 Ohm
87 dB / 1W / 1m
60 – 20.000 Hz


2-Wege Single Stereo
2x 25mm Gew. Kalotte
17cm Carbon Fiber TT
Lochmaß 242mm
Einbautiefe 102mm
Gitter 261mm rund


Als Besonderheit sind die Triad Silver DT als Dipole oder Bipole schaltbar und somit bestens als Atmos und 3D-Surround Lautsprecher bei Heimkino Anwendungen nutzbar. Optional quadratisches Gitter erhältlich.

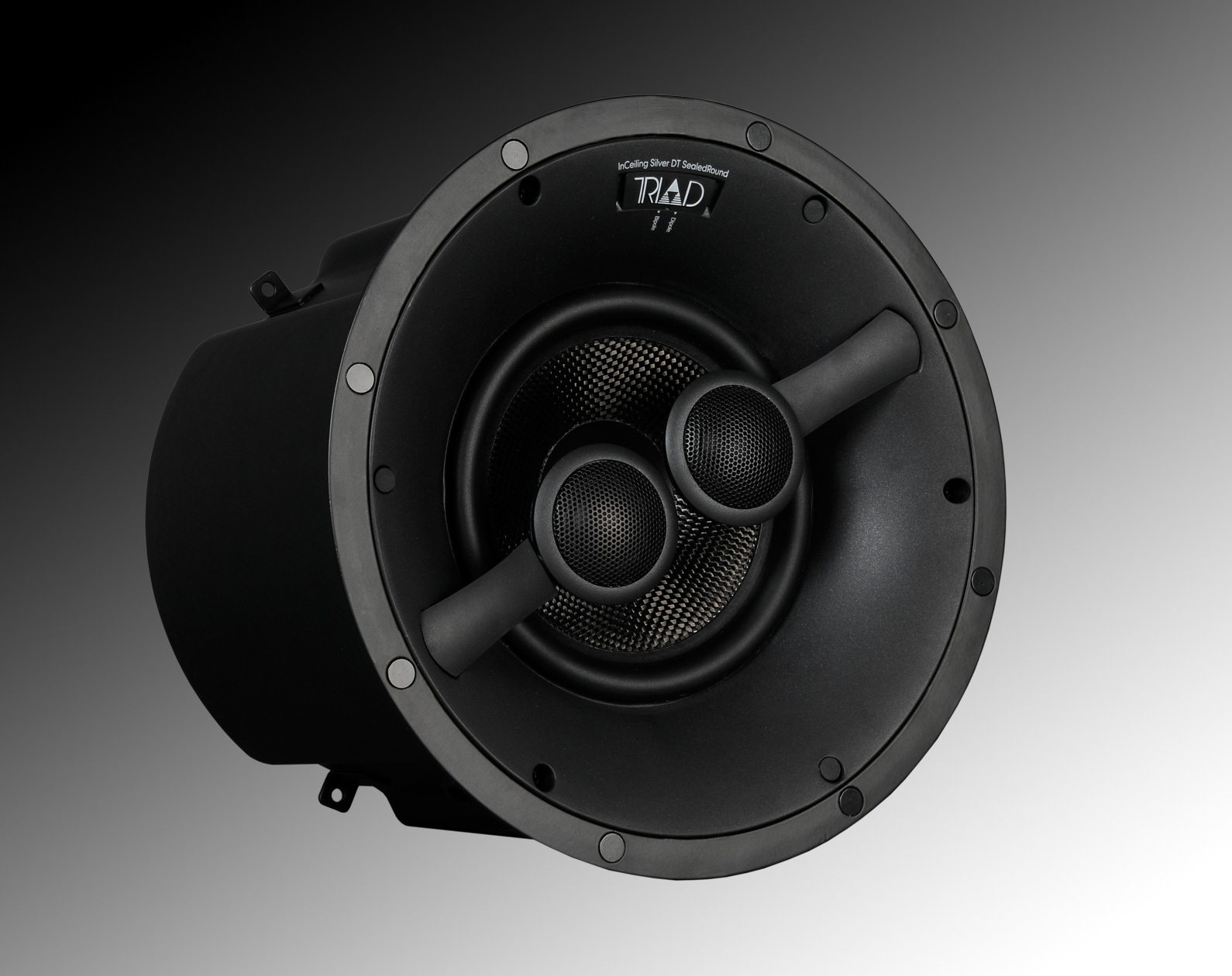

Silver DT SealedRound

2x 25-125 W @ 8 Ohm
87 dB / 1W / 1m
80 – 20.000 Hz


2-Wege Single Stereo
2x 25mm Gew. Kalotte
17cm Carbon Fiber TT
Lochmaß 242mm
Einbautiefe 200mm
Gitter 261mm rund


Die SealedRound Version ist mit einem Rückseitigen Volumen nach hinten gekapselt. Dies verhindert die Schallausbreitung im Deckenzwischenraum und sorgt für knackige Bässe in Akustik- / Plattendecken. Optional quadratisches Gitter erhältlich.



Kinolautsprecher von TRIAD

Platin, Gold. Silber, Bronze…. die Einordnung der Lautsprecherklassen analog zu Medaillen hat einen historischen Hintergrund und ist nur sekundär eine Aussage zur klanglichen Qualität. In erster Linie gibt die Bezeichnung Aufschluss auf die akustische Leistungsfähigkeit. Diese kann in Bezug zur Raumgröße gesetzt werden, die später mit Musik oder Kinoton beschallt werden soll.

Die feinere Unterteilung erfolgt in Omni, LCR, SUR, SUB, Monitor, Minimonitor – ist aber nicht in jeder Grundbezeichnung Bronze, Silber, Gold… etc. in ganzer Bandbreite vorhanden. Omni steht für Modelle die sich aufgrund der Chassis Anordnung für Stereo und Multiroom-Anwendungen eigenen. Das schließt die Nutzung für das Heimkino keineswegs aus, die TRIAD aber mit den LCR-Modellen als für den Kinoton optimierte Versionen bietet.

Die Lautsprecher mit dem Kürzel SUR sind für den Surround-Klang zu verwenden und bieten allesamt eine Dipol-Funktion. Dieses gewünschte diffusere Schallfeld wurde nach THX gefordert. Zwar ist die Ortung von Surround Ereignissen nicht ganz so punktgenau möglich wie bei den reinen Omni-Modellen, jedoch sehr angenehm vor allem bei mehreren Sitzreihen. Der Klang kann nicht so leicht „abgeschattet“ werden wie bei direkt strahlenden Lautsprechern.

SUB sind verschiedene Subwoofer-Lösungen – meist mit einer externen Endstufe für die Installation im Technikrack. Monitor bzw. Minimonitor definieren den klanglichen Höhepunkt in der jeweiligen Silber- und Gold-Klasse. Die dritte Dimension der Produktmatrix ist das eigentlich Besondere an den TRIAD Lautsprechern. Es gibt teilweise die Modelle als InWall (In die Wand), OnWall (Auf der Wand), InCeiling (In der Decke), und InRoom (Freistehend) Version die klanglich praktisch nahtlos die gleiche Klangqualität innerhalb der Klasse bieten.

Optimaler Klang für jede Installationsart


InCeiling (Montage in der Decke)

InRoom (Freistehend im Raum)

InWall (Einbau in die Wand)

OnWall (Aufputz Montage)

mehr Modelle der Bronze-Serie von Triad >>>

Gekrönt wird das Portfolio noch mit der Tatsache das teilweise die Produkte in Custom-Color und Cabinet gibt. Eine Besonderheit die beispielsweise auch der amerikanische Lautsprecherspezialist James Loudspeaker seine Kunden anbietet. Somit sind die Produkte beider Hersteller erste Wahl, wenn sich der Lautsprecher auch mal der Architektur und dem Farbkonzept unterordnen muss.

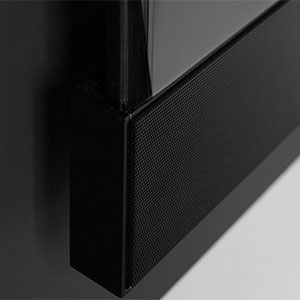

Passsive Soundbars

soundbar

Heute mehr als zum Beginn der Flachbildschirm-Ära, ist ein bestimmtes Klangvolumen nur durch Nachrüstlösungen oder Systemerweiterungen realisierbar. Die flachen Gehäuse moderner LED-Panels bieten kaum Volumen für einen ordentlichen Tiefton – ja sogar Stimmen klingen meist schon dünn.

Viele Lautsprecher-Hersteller – aber auch die TV-Hersteller selber bieten eine große Auswahl an Zusatzlautsprechern. Dabei sind die System bzw. Markeneigenen Lösungen optisch entsprechend gestaltet, um zusammen mit dem TV eine visuelle Einheit zu bilden.

Die meisten Lautsprecheranbieter gehen den Weg, eine Soundbar oder TV-Stand als aktive Lautsprechereinheit anzubieten. Die bieten zwar meistens ganz guten Klang – bilden aber manchmal eine etwas obskure optische Einheit.

Hersteller von passiven Soundbars

Die beste Klangqualität und auch Sondermaße anbieten:

TRIAD

  • mehrere Modelle für die Montage am TV bzw. OnWall in Bildschirmnähe
  • Gehäuse MDF / Aluminium
  • Custom Breite (Option bei manchen Modellen)
  • Custom Color

Artcoustic

  • mehrere Modelle in für die Montage OnWall in Bildschirmnähe
  • Gehäuse MDF
  • Custom Breite (Option bei manchen Modellen)
  • *10 Modelle bei gleicher LS-Bestückung in unterschiedlichen Standardbreiten

James Loudspeaker

  • mehrere Modelle für die Montage am TV bzw. OnWall in Bildschirmnähe
  • Gehäuse Aluminium
  • Flachste Soundbar am Markt
  • Schalldruckstärkste Soundbar am Markt
  • Custom Breite (Option bei allen Modellen)
  • *8 Modelle gibt es auch als InWall Version

Leon Speaker

  • mehrere 11 Modelle für die Montage am TV bzw. OnWall in Bildschirmnähe
  • Gehäuse MDF
  • Custom Breite (Option bei manchen Modellen)

Im Spotlight „TRIAD Loudspeakers“

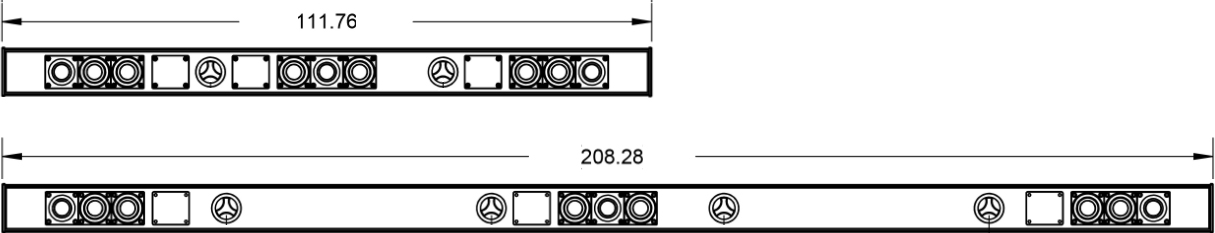

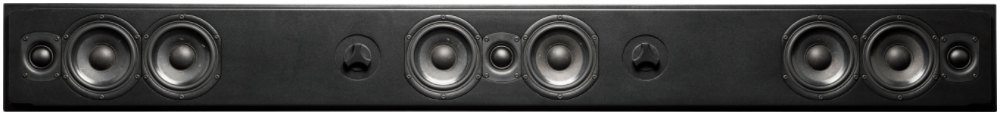

Die OnWall Soundbarlösungen von Triad gibt es neben den Stereo-Versionen auch als 3.0 Variante. Die drei Frontkanäle eines Heimkino-Verstärkers (AVR) können so dezidiert angesteuert werden. In Verbindung mit den obligatorischen Subwoofer, beispielsweise aus der Bronze-Serie, entsteht ein erwachsen klingendes Lautsprechersystem. Gemacht für Musik- und Filmliebhaber die ein klangliches Niveau wünschen, das über die vielen am Markt erhältlichen All-In-One Aktiv Systeme hinauswachsen darf.

Drei Dinge sollte man wissen:

1. Die Soundbars von TRIAD sind Passiv > benötigen einen AVR > vertragen aber auch bis zu 150 Watt pro Kanal.

2. Ein Subwoofer wird benötigt. TRIAD liefert Modelle von denen sich manche z.B. im Low-Board integrieren lassen.

3. Als Fazit erhält man eine praktisch unsichtbare Lautsprecher-Lösung, die Spitzenklang aus minimalem Design / Platzbedarf bietet.
