Der ideale Multiroom Klang?

Wenn Lautsprecherhersteller von gerichteter oder einer breiten Schallabstrahlung sprechen.
Welcher Praxisnutzen lässt sich davon als Verbraucher entnehmen?

Multiroom Audio

Betrachten wir diesen Aspekt unter einer Wohnraum Installation als Multiroom-Nutzung. In den Wohnbereichen in dem wir uns dynamisch Aufhalten wie in der Küche, im Koch- und Essbereichen, erreichen unsere Ohren nur selten die ideale Position in Relation zur Lautsprecherposition. Es ist also nicht die Couch oder der Sessel im Wohnzimmer, zu dem HiFi Enthusiasten penible genau Entfernung vom „Hörplatz“ zu den Lautsprechern und umgekehrt abstimmen.

Wandlautsprecher für HiFi und Heimkino

Dazu kommt, dass die Lautsprecher für Multiroom-Anwendungen häufig in der Decke verortet werden. Aus den Gründen einer einfacheren Installation und flexibleren Grundrissnutzung, weil nach einer möglichen Um-Möblierung, kein Schrank, Regal oder Bild vor dem Wandeinbaulautsprecher stehen/hängen kann.

Deckenlautsprecher sind ideal für Multiroom und Heimkino (Surround-Sound)

loudspeaker wide dispersion

Wenn nun ein Lautsprecher mit besonders breiter Abstrahl-Richtung (wie es jeder unsichtbare Lautsprecher kann) zum Einsatz kommt, danken es die Ohren mit einem unaufdringlichen Klang, der innerhalb eines großen Bereichs wahrnehmbar ist. Dieses eher flächige Schallfeld wirkt positiv auf einen „Halligen“ Raum und ermöglicht angenehme Gespräche mit der Familie und Freunden. Weil der Klang aus dem Lautsprecher einem nicht störend auf das Ohr wirkt.

Da unsichtbare Lautsprecher auch ein hohes Investment in Produkt aber auch Installationsaufwand bedeuten, möchte ich auf alternative Ideen eingehen. Viele typischen (Einbau) Lautsprecher haben eine fokussierte / gerichtete Schallabstrahlung. Dort wo es beispielsweise zwei unsichtbare Lautsprecher ausreichen, müssten dann vier oder mehr Deckenlautsprecher platziert werden? Wenn schon sichtbar dann wenigsten dezent – ein Ansatz der Beispielsweise hier verfolgt wird: https://www.sonance.com/in-wall-in-ceiling/visual-performance/discreet-opening-system

Jedoch wird dann der Vorteil > Kosten / Installationsaufwand gegenüber unsichtbare Lautsprecher schmelzen, wobei eine bessere Klangqualität (Hochton-Transparenz und Dynamik) erreicht wird. Aber die kleinen in Leuten-Spot-Größe „Satelliten-Lautsprecher“ brauchen noch einen Subwoofer > Achtung*.

*Subwoofer können auch „Raum-Resonanzen“ anregen, die in einem akustisch ungünstigen Raum (was im Allgemeinen die meisten Wohnräume in Massiv-Bauweise sind)

Wie finde ich den richtigen Lautsprecher?

Der installierende Speziallist steht Ihnen mit seiner Erfahrung bei, aber wenn Sie selber installieren möchten oder die Aussagen überprüfen wollen. Denken Sie mal an Lautsprecher, die Aufgrund der ihre Bauweise, Chassis-Membrangeometrie, Frequenzweichenschaltung etc. auch in der Lage wäre, ein breites Schallfeld zu erzeugen – vlt. sogar ähnlich eines unsichtbaren Lautsprecher. Es gibt einige Hersteller, die diese Eigenschaft „loudspeaker wide dispersion“ in den Vordergrund rücken > und Sie werden einige Suchmaschinenergebnisse finden. Als Beispiel picke ich DALI heraus, da hier vom deutschen Vertrieb zu diesem Thema auch ein Praxis-Test gemacht wurde. https://dali.gmbh/der-dali-unterschied/


Grafik vom BLOG-Artikel auf dali.gmbh
Grafik vom BLOG-Artikel auf dali.gmbh

Hier kann man aus Verbrauchersicht nichts verkehrt machen, aber sollte sich frei fühlen auch bei anderen Herstellern sich umzusehen, die diese Eigenschaften bewerben und vielleicht auch erlebbar vorführen können.




Multiroom Vielfalt

Ein Blick auf das Produkt-Portfolio der DALI-GmbH lohnt sich. Gerade bei Thema Multiroom-Audio bietet das über drei Marken hinwegreichende Sortiment fast immer die richtige Dosis Klang für die vier Wände.

Vor allen liegt die Stärke in der Kombination von fest installierbaren Produkten, die dann jederzeit erweiterbar im Wohnraum unterzubringen sind.

Alle Produkte und Pakete in der nachfolgenden Grafik werden über ein und dieselbe APP gesteuert und bedient. Durch die Anbindung an diverse Smarthome-Systeme bis hin zum KNX-BUS, sollte das Portfolio gerade dem Installation-Spezialisten gefallen.

Als reines Fachhandlesprodukt erfolgt der Warenbezug über den Fachhändler und/oder den Smarthome Profi.

Projektgrößen variieren genauso wie räumliche Gegebenheiten. Zudem unterstützen flexible Installationsarten den Anspruch einer Lösung nach Maß. Wir wollen nicht nur Kundenwünsche erfüllen sondern unseren Installations-Partnern ein professionelles Markenportfolio nahelegen. Jedes Projekt ist ein Unikat, daher unterstützt die DALI GmbH mit fachkundigen Planungshilfen auch in der ArchitektInnen-Kommunikation.



DALI verspricht den EndverbraucherInnen mit BluOS:

  • Ein umfassendes Multiroom Bedienkonzept.
  • Ein echtes Multi-Musik-Quellen System.
  • Ein System das Nachrüstbar – Nachhaltig – Zukunftssicher ist.
  • Verschiedene Geräte-Klassen für eine flexible Budgetierung.

Auch als Installation-PartnerInnen genießt man Vorteile:

  • Eine Multiroom-Lösung die zentral – dezentral und gemischt installierbar ist.
  • Vielfältige Kombinationsmöglichkeiten für dynamische Planungs-Änderungen.
  • Integrationsmöglichkeiten in *fast jedes Smarthome System.
  • Service aus einer Hand.

* Die frei zugängliche API, ermöglicht eine Integration in jedes IP-basierende Smarthome-System.


https://dali.gmbh/multiroom-frei-kombinierbar-mit-bluos/



Aktiv Lautsprecher

Der Soundhub überträgt im 5.8GHz Bereich die Musik zu den Lautsprechern.

Was macht einen smarten Aktiv-Lautsprecher aus? Aus dem Blick von Smart-Home-Audio ließe sich dieser Lautsprecher in ein Hausautomationssystem integrieren. Vorbemerkt sollte hier sein, dass es sich bei den vorgestellten Produkten nicht um die Gattung der klassischen „Multiroom-Lautsprecher“ geht, sondern um den hochwertigen Stereo-Hifi Genuss per drahtloser Funk-Technik.

Einer der Vorreiter war hier DALI im Jahre 2018, dessen CALLISTO-System per sogenannten Soundhub mit dem Musiksignal versorgt wird. Die drahtlos-Übertragung erfolgt im 5.8Ghz Frequenzbereich zu den jeweiligen Lautsprecher-Paar. Im Jahr 2020 wurden dann innerhalb der erfolgreichen Lautsprecherserien EPICON und OBERON auch aktive„C“ Modelle präsentiert.

Von links n. re. > RUBICON 6C + 2C | CALLISTO 6C + 2C | OBERON 7C + 1C + OnWall C

Aktive Lautsprecher hatten schon immer einen Sonderstatus der durch die drahtlose Signalübertragung frischen Aufwind bekommt. Hier wird die Musik nicht per WiFi gestreamt – sie wird als dezidierte Punkt zu Punkt Übertragung gesendet. Das schöne bei der DALI Soundhub Lösung ist die Kompatiblität in die BluOS Welt. So lassen sich auch mehrere Räume zu einem gemeinsamen Bedienkonzept vereinen, das dazu noch per Hausautomation zu steuern ist.







Multiroom Bluesound

Premium Multiroom Audio aus Kanada.
Der nordamerikanische Hersteller Bluesound ist auch schon ein paar Jahren am deutschen Markt sichtbar. Seit April 2019 werden Bluesound-Geräte über die DALI Deutschland GmbH vertrieben. Maxime der Produkt-Philosophie ist die Wiedergabe in höchster Qualität (Hires-Audio), eine große Auswahl an Musikdiensten (Nr.2 nach Sonos der wichtigen Anbieter) und die Konnektivität, Bedienvielfalt auch auf verschiedensten Smarthome-Steuerungen.

PRODUKT-VIELFALT

Streaming Lautsprecher

PULSE FLEX 2i, PULSE MINI 2i, PULSE 2i
Diese Multiroom-Lautsprecher bieten guten Klang für jeden Raum im Haus. Der kleine PULSE FLEX 2i bietet eine Akku-Option und ist damit auch für den Balkon und die Terrasse geeignet. Er bietet wie der größere PULSE MINI 2i auch die Möglichkeit zwei Geräte zu einem Stereo-Paar zu gruppieren. Dazu ist er für den Einsatz als Surround-Lautsprecher in Ergänzung zur Soundbar geeignet. Der große PULSE 2i ist als „Standalone-Gerät“ konzipiert. Er bietet das volle Klangspektrum und kraftvollen Sound aus einem Gehäuse – aber auch als Stereo-Paar gekoppeltes System.



TV Home-Cinema

PULSE SOUNDBAR 2i, PULSE SUB+
Die PULSE SOUNDBAR 2i wird dank HDMI ARC direkt am TV-Gerät angeschlossen. Per CEC ist die Lautstärkeregelung auch per TV-Remote möglich. Die neutral klingende Soundbar hat verschieden Klangeinstell-Möglichkeiten, für mehr Stereo-Basis-Breite aber auch Verbesserung von Dialogen.

In Kombination mit dem PULSE SUB+ machen auch Aktion-Szenen richtig Spaß.



Streaming Komponenten

NODE 2i, POWERNODE 2i, VAULT 2i
Der NODE 2i macht jeden Verstärker zu einem Hires-Audio Streaming Wiedergabegerät. Und der POWERNODE 2i verbindet die Verstärker-Funktion zusätzlich in einem Gerät. Mit seinen 2×60 Watt an 8Ohm treibt er auch größere Lautsprecher im Raum an. Zudem lassen sich auch ein POWERNODE 2i zusammen mit zwei PULSE FLEX 2i zu einem TV Home-Cinema System kombinieren. Wie die Soundbar auch verfügt die neuste Version des POWERNODE 2i über einen HDMI ARC Eingang. Für Besitzer einer CD-Sammlung ist der VAULT 2i eine interessante Option, da er CDs automatisch rippen kann und auf der integrierten 2TB Harddisk speichert.



NAD Bluesound für zentrale Installationen

Mit dem ebenfalls BluOS kompatiblen NAD-CI Produkten lassen sich auch zentral installierte Multiroom-Lösungen realisieren. Zudem sind diese 100% kompatibel und erlauben die gemischte Installation von Bluesound und NAD CI. Der 4-fach Audio Streamer NAD CI 580 wird neben den Mehrkanal-Verstärkern installeriert und versorgen von dieser Stelle aus die Decken- und Wand installierten Einbaulautsprecher. Der Nutzer merkt davon nichts bei der APP-Nutzung, die den lokalen PULSE FLEX 2i steuert der per WLAN mit dem Hausnetzwerk verbunden ist.

Die Mehrkanal-Verstärker von NAD stellen das sicher, worum es eigentlich bei Multiroom-Audio gehen sollte; der Zuhörer erlebt besten HiFi-Klang, so wie er es von einer Stereo-Alange gewohnt war und ist.

Der CI 8-150 DSP ist das Verstärker-Flaggschiff für professionelle Custom Install-Systeme von NAD. Die 8-Kanal-Endstufe überzeugt nicht nur mit einer extrem hohen Ausgangsleistung, sondern ist hinsichtlich Stabilität und Haltbarkeit gezielt für den Einsatz in einem Rack entwickelt worden. Das nur neun Zentimeter (= zwei Höheneinheiten) hohe Gerät verfügt über acht HybridDigitalTM-nCore-Endstufen, die jeweils eine Dauerausgangsleistung von 150 Watt bzw. in Brückenschaltung 4 x 300 Watt (jeweils an 8 Ω) mobilisieren.

DALI Phantom H-Serie

Beim dänischen Lautsprecher-Spezialist DALI beruht seine DNA in der hochwertigen Musikwiedergabe bei HiFi-Lautsprechern. Im Jahre 1983 gegründet, umfasst das heutige Lautsprecher-Portfolio auch Einbaulautsprecher. Neben den großen rechteckigen Einbaulautsprechern die für die Kino-Wiedergabe geeignet sind, zeigen wir hier vier Modelle die für hochwertiges Multi-Room Audio konzipiert wurden. Mit dem Fokus auf die Klangwiedergabe, weißt das Top-Modell der Phantom H120 eine ungewöhnlich große Einbautiefe von 170mm auf. Dafür hat dieses Einbau-Modell einen 30cm großen Tieftöner – es handelt sich also praktisch um einen Standlautsprecher als „Einbauvariante“ mit möglichst kompakten Schallwand-Maßen. Einmal in der Wand oder Decke untergebracht liefert er das volle Klangspektrum auch in großen Räumen. Damit in allen Räumen der Multiroom-Anlage ein gleichwertiges Klangbild möglich wird, liefert selbst der „kleine“ H50 den echten DALI-Klang, der ein kleineren Hörzonen Anwendung findet oder im Mehrfacheinsatz auch einen gleichmäßigen Klangteppich in großen Flächen ermöglicht.

Quadratische Einbaulautsprecher von DALI

DALIs PHANTOM H Serie umfasst vier Wandeinbaulautsprecher, die auf traditionellen Chassistechnologien basieren. Mit ihren rötlich schimmernden Membranen aus Zellstoff und Holzfasern geben sich die Tiefmitteltöner auf den ersten Blick als DALI-Chassis zu erkennen. Dieser leichtgewichtige, Materialmix verleiht dem Konus eine besonders stabile ungleichmäßige Struktur, die es ermöglicht, selbst feinste musikalische Details perfekt zu reproduzieren. Ein kräftiges verlustarmes Magnetsystem gewährleistet eine präzise und impulsive Basswiedergabe, während eine extrem leichte Gewebekalotte hohe Frequenzen mit einer hervorragenden Auflösung reproduziert. Im Zusammenspiel entsteht so ein sehr ausgeglichenes, detailreiches und natürliches Klangbild. Da die Lautsprecher der PHANTOM H Serie das gesamte Frequenzspektrum übertragen, ist kein zusätzlicher Subwoofer erforderlich.

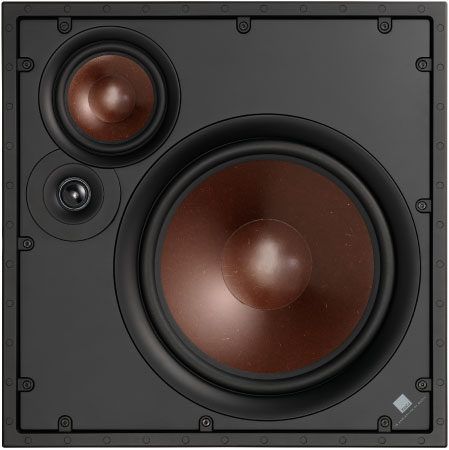

PHANTOM H-120

50-400 W @ 4 Ohm
90dB / 1W / 1m
32 – 25.000 Hz

3-Wege
HT 28 mm Gewebe Kalotte
MT 13,3 cm Papier-Konus
TT 30 cm Papier-Konus

Lochmaß 445 x 445 mm
Einbautiefe 170 mm
Gitter 471 x 471 mm

Der H-120 ist klanglich ein 3-Wege Standlautsprecher zum fast unsichtbaren Einbau in Wand oder Decke.

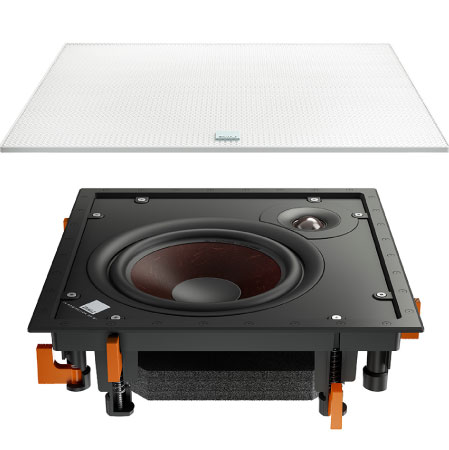

PHANTOM H-80

30-200 W @ 6 Ohm
90dB / 1W / 1m
46 – 25.000 Hz

2-Wege
HT 28 mm Gewebe Kalotte
TT 20 cm Papier-Konus

Lochmaß 299 x 299 mm
Einbautiefe 106 mm
Gitter 335 x 335 mm

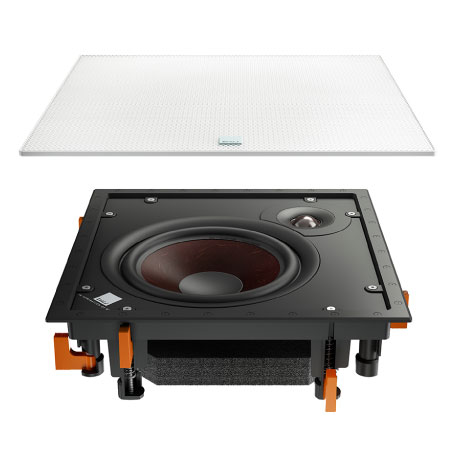

PHANTOM H-60

30-150 W @ 6 Ohm
89dB / 1W / 1m
51 – 25.000 Hz

2-Wege
HT 28 mm Gewebe Kalotte
TT 16,5 cm Papier-Konus

Lochmaß 264 x 264 mm
Einbautiefe 95 mm
Gitter 300 x 300 mm

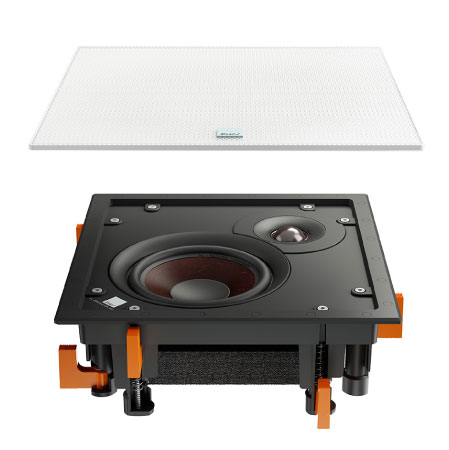

PHANTOM H-50

30-120 W @ 6 Ohm
88dB / 1W / 1m
52 – 25.000 Hz

2-Wege
HT 28 mm Gewebe Kalotte
TT 13,3 cm Papier-Konus

Lochmaß 239 x 239 mm
Einbautiefe 95 mm
Gitter 275 x 275 mm

Multiroom Control4

„Multiroom“ > „in mehreren Räumen“
„Multiroom-Verstärker“ > „Mehrkanalverstärker oder Streaming-Verstärker“

Der Begriff Multiroom ist insbesondere für die Audio-Verteilung in mehrere Räume geprägt. Eine Multiroom-Anlage ist also ein Musiksystem das im ganzen Haus verteilt werden kann. Die Bandbreite reicht von simple per Netzwerk vernetzten Lautsprechern, bis  hin zu fest installierten Systemen mit Einbaulautsprechern, im Technikraum befindlichen Multiroom-Verstärkern und ein Bedienkonzept das mit einem Smarthome-System verbunden ist.

Auf Architektur-Lautsprecher.de möchten wir uns ein System näher betrachten, das die Technik-Installation zentral  oder/und dezentral zulässt. Bei der Markte Control4, als Spezialist für ein Smarthome-System, sind seit der Firmenübernahme von TRIAD interessante Produkte für Multiroom-Audio entwickelt worden. Diese Produkte sind für die Installation durch den Fachmann konzipiert – schließlich geht es um eine möglichst „unsichtbare“ Installation und um ein ausgefeiltes Bedienkonzept – das am Ende für den NutzerIn ein individuelles System bildet.

  • Vorteil Skalierbarkeit – ein Control4 / TRIAD Multiroom System kann bei einem Raum anfangen und bei beliebig vielen Musik-Zonen enden.
  • Vorteil Optionen bei der Installation. Typischerweise wird ein Control4-System in der Nähe der Hausanschlussraum / Strom-Unterverteilung in einem Technikschrank installiert. Mit dem Streaming-Verstärker TRIAD-One lassen die Verstärker im ganzen Haus verteilen – oder er dient als Ergänzung zu einem zentral installierten Control4-System.
  • Vorteil Klangqualität – zu den hochwertigen Einbaulautsprechern ist die Technik von TRIAD und Control4 konsequent auf HiRes Audio Qualität ausgelegt. Es geht um die lässige und unverfälschte Musikwiedergabe – die nicht nur etwas für Musikliebhaber oder HiFi Enthusiasten ist. Sie bedingt den stressfreien Musikgenuss.

Dezentral Installierte Technik

Beispiel 8-Zonen mit einzelnen Verstärker

Bei zentraler, dezentraler und gemischter Installationsarten, sind auch Projektgrößen von mehr als 32 Zonen möglich.

Mit dem TRIAD-One erweitern sich pro Gerät in einer Installation die Anzahl der Wiedergabe-Quellen um ein mehrfaches – eine dezentrale Audio-Matrix entsteht.

1x TRIAD One = 3x Audioquellen-Inputs
8x TRIAD One = 24x Audioquellen-Inputs

Bei einer Installation in 8 Räumen werden die TRIAD-One idealerweise mit einem festen Netzwerkkabel verbunden. Grundsätzlich arbeitet der TRIAD One auch mit WiFi im 2,4 und 5GHz Band, jedoch benötigen HiRes-Audio Streams einen hohen Datenfluss. Deshalb sollten nicht mehr als 2-4 Geräte im WLAN genutzt werden. Wenn Geräte teilweise per Netzwerkkabel und WLAN verbunden sind – erfolgt die Wiedergabe trotzdem Synchron im Partymodus.

Zentral Installierte Technik

8×8 Audio-Matrix / Verstärker Kombinationen

Das TRIAD Verstärker Portfolio erlaubt unterschiedlichste Kombinationen, damit Sie im Projekt alle Optionen haben. Die Entkoppelung von Audio-Matrix (der Musik-Quellen Umschalter) und den (Mehrkanal) Endverstärkern, ermöglich zudem das beste Energiemanagement. Weil bei nicht-nutzung die Mehrkanalverstärker auch weniger als 0,5W Standby benötigen. Ein Vorteil gegenüber Matrix-Verstärkern.



Multiroom Lautsprecher

Unter diesem Begriff prägen sich immer mehr Lautsprecher-Lösungen die als kompakte Lautsprecherbox einen Verstärker integriert haben. Mit der Möglichkeit Musik über Netzwerk oder Bluetooth wiederzugeben sollen diese, die „klassische“ HiFi Anlage ablösen. Die Preispanne liegt bei 150-2.000EUR pro Raum für diese Art der Multiroom Beschallung.

Wer auf jedoch Klangqualität Wert legt und eine authentische Stereo-Wiedergabe wünscht, findet seinen Anspruch in separaten lokalen Zonenverstärkern oder zentralen Mehrkanalverstärkern wieder. Es sollten 1.000-2.000 EUR pro Raum einkalkuliert werden. Das Musikerlebnis kann auch gerne 2.000-10.000 EUR und mehr pro Raum kosten, wenn High-End Ansprüche formuliert wurden. Dazu kommen noch Kosten für die Installation und Renovierung wenn das System nachgerüstet wird.

Der klassische Drei-Klang für eine nachhaltiges Multiroom-Konzept besteht aus einer Musik-Quelle (Streaming-Audio), einem Mehrkanal-Verstärker und den Lautsprechern im Raum als Wand oder Deckeninstallation.

Quelle

Verstärker

Lautsprechereinheit


multiroom_schema

Ein klassisch installiertes Multiroom System nutzt die Architektur auch als Klangvolumen





FORO meets MUSIC

Deckenlautsprecher

Lautsprecher für Foro Einbauleuchte von Peter Zumthor
Foro Einbauleuchte von Peter Zumthor

Aus dieser foro kommt kein Licht, dafür aber Musik.

Deckenlautsprecher für Architekten

Für ein hochwertiges Architekturprojekt der Architekten OSKAR LEO KAUFMANN | ALBERT RÜF habe ich für mediacraft und den österreichischen Kunden/Systemintegrator ein Decken-Lautsprechereinsatz entwickelt. Die Sichtbetondecke wurde mit der foro-Leuchte ausgerüstet.  Für die Multiroom Audio Nutzung ist der Lautsprecher bestens geeignet. Die von Peter Zumthor designte Einbauleuchte „foro“ wird von www.viabizzuno.com hergestellt und vertrieben.

foroDesign Gedanken

Die Lautsprecher-Einbaulösung verzichtet bewusst auf ein Abdeckgitter, um den puristischen Charakter der Gesamtgestaltung zu teilen. Eine Besonderheit war, dass eine spezielle Aufnahme entwickelt werden musste, die auch die nachträgliche Montage ermöglicht.

VILLA W | WIEN | A | 2009
